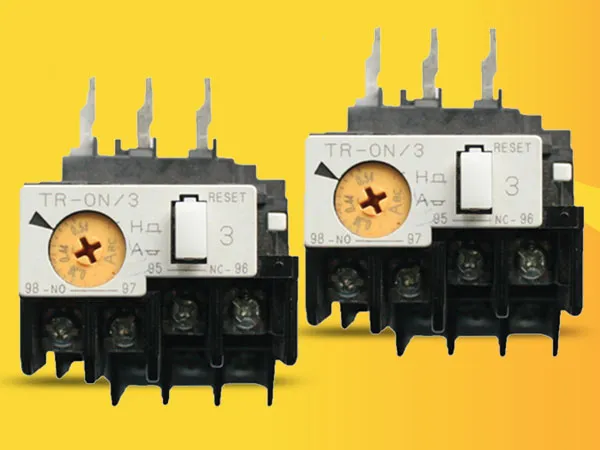

Hướng dẫn tính toán chọn rơ le nhiệt

Đối với rơ le nhiệt cũng như contactor, ta phải tính toán được dòng làm việc định mức của động cơ.

Khi chọn rơ le nhiệt, quan tâm chính là các thông số sau:

- Dòng làm việc

- Dòng sản phẩm phù hợp với contactor (mỗi loại rơ le nhiệt tương thích với một dòng contactor tương ứng, nhà sản xuất đã có khuyến cáo lựa chọn ngay trên catalogue sản phẩm)

Tương tự như tính toán dòng cho chọn contactor, ta tính toán dòng định mức, sau đó chọn như sau:

- Idm = Itt x 2

- Iccb = Idm x 2

- Ict = (1,2-1,5)Idm

Ta tính trong ví dụ cụ thể như sau:

Có tải động cơ 3 pha, 380V, 3kW, tính toán dòng định mực theo công thức sau: Itt = P/(1.73 x 380 x 0,85) ở đây hệ số cosphi là 0,85. Ta có Itt = 3000/(1,73x380x0,85)=5,4A

Dòng rơ le nhiệt ta chọn với hệ số khởi động từ 1,2-1,4 lần Idm, ta chọn dòng rơ le nhiệt là: Idm = 1,4xItt = 1,4x5,4=7,6A.

Vậy dòng của rơ le nhiệt ta chọn là 8A. Các rơ le nhiệt thường có dải chỉnh dòng, đặt dòng làm việc, ta có thể chọn dải dòng dư ra để có thể điều chỉnh được khi sử dụng thực tải.
