Hướng dẫn lắp đặt tủ điện công nghiệp

Tính toán thông số kỹ thuật và giá thành để lựa chọn các thiết bị lắp tủ phù hợp cần thiết

Ví dụ: Nếu là tủ phân phối hạ thế thì cần xác định số lượng phụ tải, số nhánh cần phân phối để tính toán giá trị của aptomat, dây dẫn ... Các giá trị này cần phải cân đối giữa bài toán kỹ thuật và kinh tế, không lựa chọn hãng giá trị thiết bị quá cao so với yêu cầu cần thiết bởi sẽ ảnh hưởng tới giá thành của sản phẩm khi hoàn thiện. Có rất nhiều hãng để lựa chọn. Thông thường  như thiết bị đóng cắt Ls, Mitsubishi, Huyndai, Chint...Thiết bị điều khiển, dây dẫn..phụ kiện ...tùy yêu cầu lựa chọn.

Lên bản vẽ sơ đồ bố trí thiết bị, sơ đồ nguyên lý hoạt động

Khâu thiết kế có vai trò rất quan trọng trong quá trình sản xuất tủ điện công nghiệp . Tủ điện công nghiệp cần thiết kế đảm bảo đầy đủ các tính năng cần thiết nhưng cũng cần phải được tối ưu trong thiết kế nhằm giảm vật tư, giá thành cấu thành sản phẩm. Khi thiết kế, cần lưu ý tới quá trình mở rộng, hay sự thay đổi của hệ thống thiết bị trong tương lai. Khâu thiết kế cần được chú trọng và kiểm tra kỹ lưỡng, nhằm tránh xảy ra những sai sót sau khi đã hoàn thiện các công đoạn tiếp theo, điều này có thể dẫn tới việc phải làm lại toàn bộ quá trình từ đầu. Hiện nay có nhiều phần mềm hỗ trợ vẽ thiết kế tủ điện công nghiệp, nhưng thông dụng và đầy đủ nhất là phần mềm Cad Electric. ...

Gia công, lắp đặt phần vỏ tủ

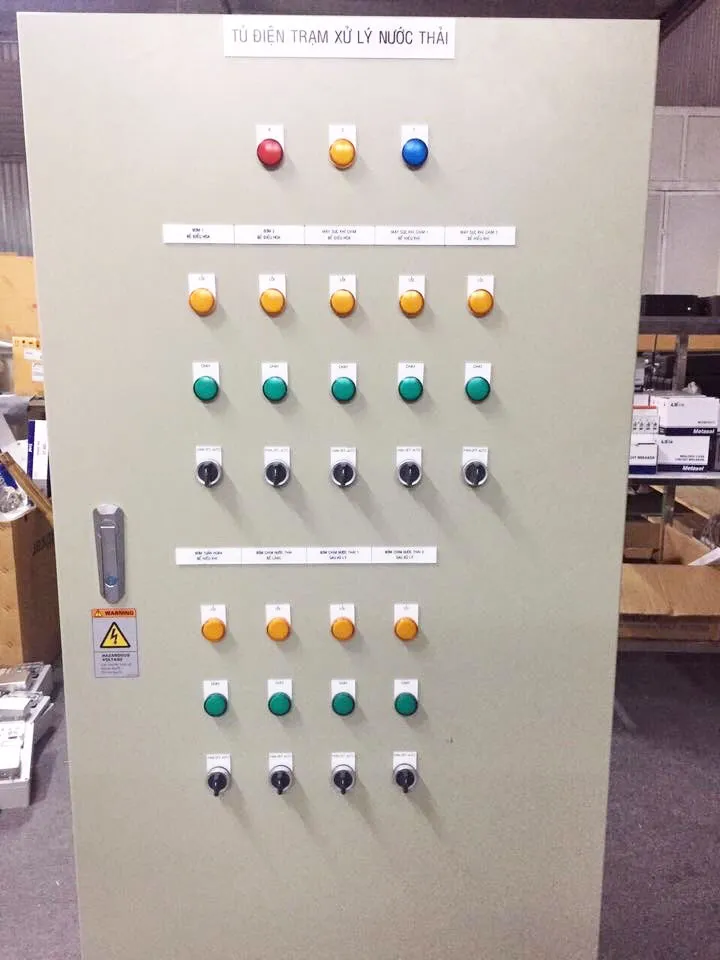

Sau khi tính toán, lựa chọn các thiết bị cần thiêt cho tủ điện công nghiệp, ta cần lựa chọn vỏ tủ điện để chứa các thiết bị đó. Trên mặt tủ, ta sẽ gia công các lỗ để gá lắp các thiết bị như đèn báo, đồng hồ, nút nhấn …Việc gia công các lỗ khoan này có thể được thực hiện đột dập bằng máy CNC (Với những tủ điện yêu cao về chính xác, độ phức tạp và tính thẩm mỹ) hoặc có thể khoan khoét bằng tay. Khi lắp đặt thiết bị lên vỏ tủ điện công nghiệp, cần tuân theo các nguyên tắc sau: Các thiết bị như đèn báo nguồn, đồng hồ đo dòng điện, điện áp, đồng hồ chỉ thị đặt ở phía trên cao. Các thiết bị điều khiển (Nút nhấn, công tắc) đặt phía dưới. Cần phân bố các nút nhấn, công tắc cùng điều khiển 1 thiết bị trên cùng 1 hàng (ngang hoặc dọc ) để thuận tiện cho quá trình vận hành. Chú ý: Vỏ tủ điện công nghiệp có những vị trí bị khoan khoét thông với bên ngoài như: vị trí quạt thông gió, vị trí đấu dây vào/ ra tủ điện cần phải làm lưới che chắn hoặc chèn đất sét chuyên dụng nhằm tránh chuột và côn trùng chui vào làm hỏng thiết bị.

Bố trí,sắp xếp các thiết bị bên trong tủ

Việc thiết kế bố trí thiết bị trên tủ điện hợp lý, đúng cách sẽ làm cho tủ điện giảm ảnh hưởng độ nhiễu giữa các thiết bị, tiết kiệm dây dẫn điện, tăng tính thẩm mỹ, tăng tuổi thọ các thiết bị và vận hành ổn định hơn.. Sắp xếp thiết bị được phân thành từng nhóm như sau: Nhóm thiết bị điều khiển hay đặt cùng nhau, góc phía trên ( Các rơ le bảo vệ, rơ le trung gian, bộ điều khiển, cảm biến). Nhóm khí cụ điện đóng cắt đặt cùng 1 hàng phía dưới (Aptomat, Contactor, khởi động từ.) Aptomat tổng (Cấp nguồn cho hệ thống) đặt ở trung tâm tủ điện (hoặc đặt ở góc cao bên trái) sao cho thuận tiện trong quá trình vận hành, thao tác. Cầu đấu đặt ở phía dưới cùng để thuận tiện cho quá trình đấu dây vào / ra tủ điện ...

Đấu dây dẫn điện

Dây dẫn giữa các thiết bị điện cần được kết nối một cách khoa học, gọn gàng. Đầu cốt phải được phân màu (đỏ, vàng, xanh, đen …) và được đánh số thứ tự để dễ dàng kiểm soát và sửa chữa sau này. Dây tín hiệu và dây mạch lực nên được đi trong các ống ghen riêng biệt, càng xa nhau càng tốt. Với dây tín hiệu có độ nhạy cao (dây dẫn encoder, dây truyền thông …) thì phải có vỏ bọc chống nhiễu. Nên đấu dây phần mạch động lực trước sau đó mới tới dây phần điều khiển Dây điều khiên và dây mạch lực phải đi vuông góc nhau ...

Kiểm tra,cấp nguồn, chạy không tải.

• Sau khi đã hoàn tất việc đấu dây, ta cần kiểm tra kỹ lại hệ thống trước khi cấp nguồn điện cho tủ điện công nghiệp.
• Kiểm tra lại một  lần nữa hệ thống đấu dây đảm bảo an toàn và không có sai sót.
• Kiểm tra không điện: Thực hiện kiểm tra về mặt ngoại quan, đo đạc các thông số yêu cầu theo các tiêu chuẩn IEC, TCVN,… để đảm bảo tủ điện an toàn trước khi cấp điện.
• Kiểm tra mạng điện: cấp nguồn cho chạy tải, đo đạc các thông số khi có nguồn đảm bảo đúng yêu cầu.
• Cấp nguồn, để cho tủ điện làm việc không tải nhằm phát hiện các sai sót trước khi đấu tải vào tủ điện.
