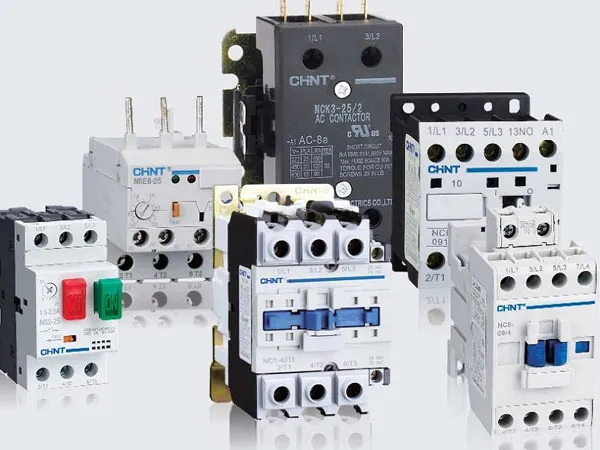

Hướng dẫn tính toán chọn contactor cho động cơ

Tuy nhiên, để chọn được contactor phù hợp, đối với tải cho phù hợp thì cần tính toán để chọn loại cho phù hợp cả về kích thước, tính năng sử dụng.

Thường các hãng sản xuất đã hỗ trợ sẵn việc chọn contactor với công suất động cơ phù hợp trên ngay trên catalogue sản phẩm của họ.

Tuy nhiên, trong một số trường hợp thiết kế yêu cầu, hoặc có những yêu cầu riêng biệt ta vẫn phải tính toán để chọn cho phù hợp.

Các thông số cơ bản của contactor gồm:

- Điện áp Ui: là điện áp chịu được khi làm việc của contactor, nếu vượt quá điện áp thì contactor sẽ bị phá hủy, hỏng.

- Điện áp xung chịu đựng: Uimp, khả năng chịu đựng điện áp xung của contactor

- Điện áp Ue: giải điện áp mà contactor chịu được, trên mỗi contactor thời ghi rõ dải dòng và áp làm việc mà nó chịu đựng được

- Dòng điện In: là dòng điện chạy qua tiếp điểm chính của contactor khi làm việc (tải định mức và điện áp định mức)

- Dòng điện ngắn mạch Icu: dòng điện mà contactor chịu đựng được trong vòng 1s, thường nhà sản xuất cung cấp theo loại contactor.

- Điện áp cuộn hút Uax: theo mạch điều khiển ta chọn, có thể là DC, AC, 110V hay 220V

Ta có thể tính toán cụ thể như sau:

Giả sử có tải động cơ điện 3 pha, 380V, công suất 3kW. Ta tính chọn như sau:

- Từ công suất động cơ ta tính ra dòng điện định mức khi động cơ là việc ổn định I=P/(1,73xUdmx0,85). Ở đây ta tính được Idm=3000/(1,73x380x0,85)=5,4A.

Dòng điện của contactor bạn chọn Ict=Idm x hệ số khởi động. Hệ số khởi động lấy 1,2-1,4 Idm

Vậy dòng Ict=5,4x1,4=7,56A. Ta chọn contactor dòng làm việc từ 8A trở lên là được, dòng của rơ le nhiệt bằng dòng của contactor.

Theo tính toán chi tiết, ta chọn chính xác như thế, nhưng thông thường chọn theo kinh nghiệm như sau:

- Idm = Itt x 2

- Iccb = Idm x 2

- Ict = (1,2-1,5)Idm

Ta nên chọn dòng contactor cao hơn để đảm bảo làm việc lâu dài nhưng cũng phù hợp, không nên cao quá sẽ tăng chí phí và thay đổi thiết kế khi kích thước thay đổi.
